«СОЗДАНИЕ ЛИСТА ЧЕРТЕЖА»

Цели урока:

Изучить:

Интерфейс системы КОМПАС-3 D V 7 Plus ;

Приемы создания листа чертежа;

Возможности управления размером изображения на экране монитора;

Выбор форматов чертежей;

Заполнение основной надписи;

Сохранение чертежей в памяти компьютера.

Создать:

- на экране лист чертежа формата А3, расположенный горизонтально, заполнить основную надпись. Создать свою папку, сохранить чертеж.

ВХОД С СИСТЕМУ «КОМПАС-3 D V 7 Plus »

Windows , назначение которой – управление работой компьютера, и на экране изображается рабочий стол, где располагается ярлыки программ (рис.1)

При работе основным устройством указания является мышь. Основной функцией мыши является управление указателем мыши – курсором. Левая и правая кнопка служат для разных целей:

· Щелчок левой клавишей мыши – ввод информации в память компьютера;

· Щелчок правой кнопкой – вызов контекстного меню, показывающего возможности управления выполняемой в данной момент операцией.

Основной функцией мыши является управление указателем мыши – курсором. Курсор используется для выбора и активизации объектов на экране, работы с пунктами меню, размещения и выделения текста и т.д. Основные приемы, которые используются при работе с мышью, описаны таблице №1.

Таблица №1

Прием	Последовательность действий
Щелкнуть	Быстро нажать и отпустить кнопку мыши
Дважды щелкнуть	Дважды быстро нажать и отпустить кнопку мыши
Перетащить	Переместить курсор, перемещая мышь с нажатой кнопкой
Перетащить и отпустить	Подвести курсор мыши к объекту, нажать кнопку мыши, перетащить курсор отпустить нажатую кнопку.
Указать	Подвести курсор мыши к объекту, нажать и отпустить кнопку мыши.

Войти в «КОМПАС» можно несколькими способами:

1.Нажать на кнопку «Пуск » на рабочем столе, появится Главное меню операционной системы Windows , в котором следует выбрать строку Программы. В раскрывшемся подменю выбрать строку АСКОН – КОМПАС-3 D V 7 Plus и сделать двойной щелчок левой кнопкой мыши на ярлыке системы.

2. Сделать двойной щелчок на ярлыке системы , расположенном на рабочем столе (рис.1).

Рис.1 Рабочий стол

После запуска системы «Компас» на экране отобразится главное окно системы, на котором представлены элементы управления системой (рис.2).

Строка главного меню системы расположена в верхней части программного окна, сразу под строкой заголовка – названия системы: КОМПАС-3 D V 7 Plus . В ней расположены все основные меню системы. В каждом из меню хранятся связанные с ним команды.

Панель управления расположена в верхней части окна системы под строкой главного меню. В ней собраны команды, которые наиболее часто употребляются при работе с системой.

Рис.2

Чтобы выйти из системы при окончании работы после сохранения чертежа в памяти компьютера, можно:

1) Щелкнуть по кнопке «Закрыть программу» в верхнем правом углу экрана (рис.2);

2) При помощи меню Файл ® Выход;

3)Набором с клавиатуры Alt – F 4 .

ИСПОЛЬЗОВАНИЕ СИСТЕМЫ ПОМОЩИ

При возникновении затруднительных ситуаций во время работы с системой вы можете быстро получить необходимую справочную информацию следующими способами:

· Нажимая клавишу F1

·Вызывая команду на странице меню Справка

·Нажимая кнопку на панели управления . Эта подсказка по объектам рабочего экрана, т.е. необходимо также указать нужный объект.

·С помощью ярлычков-подсказок, для появления которых подведите курсор к интересующей вас кнопке и задержите на некоторое время.

СОЗДАНИЕ ЛИСТА ЧЕРТЕЖА

Для вывода на экран нового листа чертежа нужно щелкнуть по кнопке «Создать документ», откроется окно «Новый документ» , в котором следует щелкнуть по кнопке «Чертеж» (рис.2). На экране появится лист формата А4, расположенный вертикально (рис.3).

Рис.3 Создание листа чертежа

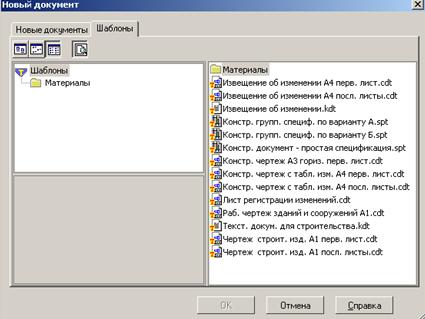

Если щелкнуть по закладке «Шаблоны» , то из имеющегося перечня можно вывести на экран листы чертежа различных форматов (рис.4). Шаблон – это созданная ранее заготовка документа, содержащая оформление, настройки, объекты и т.д.

>

Рис.4 Окно меню «Шаблоны»

КНОПКИ УПРАВЛЕНИЯ СОСТОЯНИЕМ ОКНА ДОКУМЕНТА

Система КОМПАС-3D VL позволяет работать одновременно с несколькими чертежами одновременно, при этом на экране может, например, полностью быть показан один из листов, а другие будут свернуты в виде кнопок, расположенных внизу экрана. Чтобы свернуть лист чертежа, нажмите на кнопку «Свернуть», показанную на рис.5.

Рис.5 Кнопки управления состоянием окна

Для того чтобы восстановить чертеж из свернутого до кнопки состояния, можно или два раза щелкнуть по названию кнопки, или щелкнуть по пункту «Развернуть» (рис.6).

Рис.6

По окончанию работы над чертежом окно документа закрывается с помощью кнопки «Закрыть документ» (рис. 5 и 6).

ВЫВОД НА ЭКРАН СОХРАНЕННЫХ В ПАМЯТИ КОМПЬЮТЕРА ЧЕРТЕЖЕЙ

Открытие сохраненныхдокументов возможно следующими способами:

1.При помощи меню Файл ® Открыть

2. При помощи кнопки «Открыть» панели инструментов.

В обоих случаях открывается окно для выбора открываемых файлов чертежей (рис.7).

Рис.7 Открытие файлов сохраненных чертежей

ИЗМЕНЕНИЕ РАЗМЕРА ИЗОБРАЖЕНИЯ

Для изменения размера изображения только на экране рассмотрим несколько кнопок панели управления системы КОМПАС, используемых для этих целей (рис.7):

	«Увеличить масштаб рамкой» - кнопка для увеличения части экрана до размеров экрана рамкой, заданной двумя точками по диагонали. После вызова команды внешний вид курсора изменится: он превратится в перекрестье. Укажите первый угол, затем перемещайте курсор для достижения нужного размера рамки. На экране будет отображаться фантом рамки. Укажите второй угол рамки. Масштаб изображения увеличится так, чтобы область, ограниченная рамкой, полностью умещалась в окне документа.
	«Увеличить масштаб» - кнопка позволяет увеличить масштаб изображения в активном окне в определенное количество раз, установленное по умолчанию в настройках системы.
	«Уменьшить масштаб» - кнопка для уменьшения масштаба изображения на экране.
	«Сдвинуть» - кнопка для перемещения электронного чертежа по экрану при перемещении курсора по экрану. После вызова команды курсор меняет свою форму на четырехстороннюю стрелку.
	«Приблизить/отдалить» - кнопка для увеличения или уменьшения изображения на экране, позволяющая плавно менять масштаб, приближая или отдаляя изображение. Для этого нажмите левую кнопку мыши и, не отпуская ее, перемещайте курсор в вертикальном направлении. При движении курсора вверх изображение будет плавно увеличиваться, в обратном направлении - уменьшаться. Центром панорамирования является точка, в которой была нажата левая кнопка мыши. Если Вы пользуетесь мышью с колесом, то для панорамирования изображения вращайте колесо мыши.
	«Обновить изображение» - кнопка для перерисовки чертежа и удаления "мусора" с поля чертежа.
	«Показать все» - кнопка для вывода на экран всего чертежа или всех изображений фрагмента.

ВЫБОР ФОРМАТА ЧЕРТЕЖА

Государственный стандарт 2.301-68 устанавливает основные форматы листов чертежей, определяемые размерами внешней рамки.

Обозначение формата	А0	А1	А2	А3	А4
Размеры сторон формата, мм	841х1189	594х841	420х594	297х420	210х297

Формат А4 может располагаться только вертикально, все другие форматы можно располагать как вертикально, так и горизонтально.

Для выбора необходимого для чертежа формата необходимо выполнить следующие действия:

1. Вызвать команды Сервис – Параметры…- Текущий чертеж - Параметры листа – Формат (рис.8 и 9).

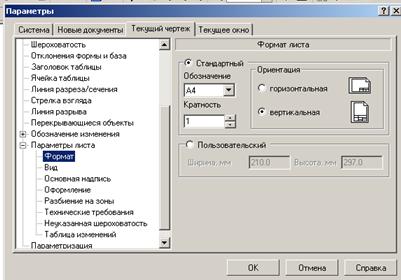

Рис.8 Выбор формата

С помощью окна, изображенного на рис.8, выбирается необходимый формат и его ориентация.

Рис.9 Выбор формата чертежа и его ориентации

ЗАПОЛНЕНИЕ ОСНОВНОЙ НАДПИСИ

Основная надпись появляется и размещается на чертеже автоматически. Для перехода в режим заполнения основной надписи можно выполнить одно из следующих действий:

1. Двойной щелчок левой кнопкой мыши в любом месте основной надписи;

2. Вызвать команду Вставка – Основная надпись.

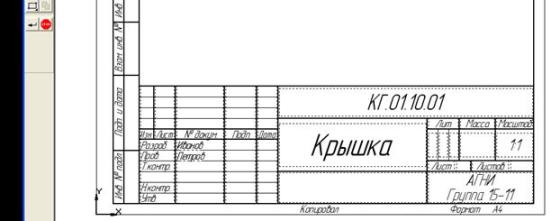

В режиме заполнения основной надписи ее вид изменится – границы ячеек выделятся штриховыми линиями (рис.10).

Рис.10 Заполнение основной надписи

Шифр чертежа включает в себя следующие разделы:

КГ – название дисциплины;

01 – порядковый номер лабораторной работы;

– индивидуальный номер варианта выполняемой работы;

01 – порядковый номер чертежа.

Заполнив все графы, нажмите кнопку С оздать объект для сохранения в памяти компьютера сделанных записей и выхода из режима заполнения основной надписи.

СОХРАНЕНИЕ ЧЕРТЕЖЕЙ

· при помощи меню Файл ® С охранить

или

·при помощи кнопки панели инструментов .

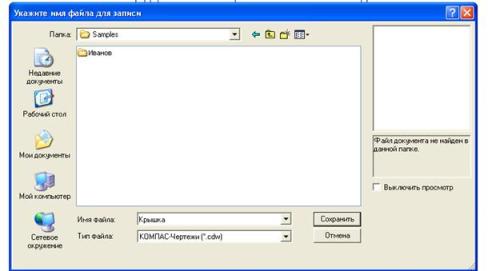

В открывшемся окне (рис.11) создайте новую папку. Папка – это каталог для хранения однотипных файлов (документов), имеющий определенное имя, где будут храниться все вычерченные в процессе обучения ваши чертежи. Папке присвойте имя (свою фамилию) и сохраните в ней свой чертеж.

Рис. 11 Сохранение чертежей

ИНСТРУМЕНТАЛЬНЫЕ ПАНЕЛИ

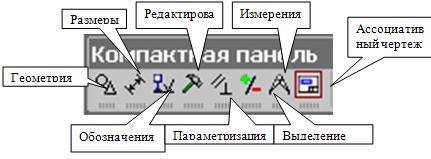

На Компактной панели (рис.12) располагаются кнопки переключения для вызова Инструментальных панелей , содержащих кнопки вызова различных команд.

Рис.12 Компактная панель

Расположение и состав необходимых кнопок панелей выбирается пользователем самостоятельно в зависимости от вида выполняемых работ.

На инструментальной панели Геометрия (рис.13) расположены кнопки вызова команд для построения геометрических объектов. Для включения отображения ее на экране служит команда Вид - Панели инструментов – Геометрия .

Рис. 13 Инструментальная панель Геометрия

Инструментальная панель, на которой расположены кнопки вызова команд для простановки размеров, называется Размеры (рис.14). Для включения отображения ее на экране служит команда Вид - Панели инструментов – Размеры.

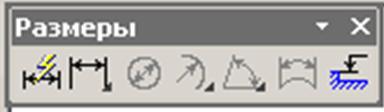

Рис.14 Инструментальная панель Размеры

Редактирование – инструментальная панель, на которой расположены кнопки вызова команд редактирования (изменения, исправления) геометрических объектов (рис.15).

Рис.15 Инструментальная панель Редактирование

На инструментальной панели Обозначения (рис.16) расположены кнопки вызова команд простановки различных обозначений (разрезов, сечений, видов, шероховатостей и т.д.).

Рис.16 Инструментальная панель Обозначения

Рис.17 Инструментальная панель Параметризация

Панель (рис.17), на которой расположены кнопки для вызова команд наложения связей и ограничений на геометрические объекты, называется Параметризация .

Рис.18 Инструментальная панель Измерения

На инструментальной панели Измерения расположены кнопки вызова команд различных измерений (рис.18).

Рис.19 Инструментальная панель Выделение

Инструментальная панель (рис.19), на которой расположены кнопки для вызова команд выделения объектов графических документов, называется Выделение .

Рис. 20 Инструментальная панель Ассоциативные виды

Ассоциативные виды расположены кнопки вызова команд для создания видов (рис.20).

• Next >

В продолжение темы о рамках. В данном сообщении Вы можете скачать рамку со штампом формата А3 (размер рамки 297х420 мм, что соответствует стандартам). Рамка выполнена в виде блока AutoCAD в формате *.dwg и отвечает требованиям единой системе конструкторской документации ЕСКД.

Скачать готовый блок с рамками можно на нашем сайте по следующим ссылкам:

Как будет выглядеть горизонтальная рамка на Вашем чертеже

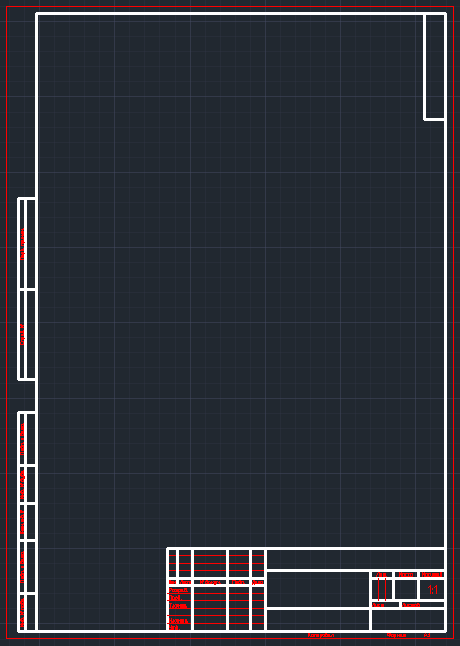

Как будет выглядеть вертикальная рамка на Вашем чертеже

Хочу отметить следующее, что блок состоит из линий и текста, которые выполнены на разных слоях. Данный блок Вы можете редактировать через редактор блоков, или просто взорвать (расчленить) и работать уже с примитивами линия и текст .

Как вставить рамку в ваш чертёж

Чертеж рамки со штампом сделан в виде и для того, чтобы его вставить себе на чертеж существует несколько способов. Перед этим необходимо извлечь файл с архива и поместить его в любую папку (рекомендую создать папку Рамки и туда поместить все файлы с рамками).

Вы можете воспользоваться следующими способами:

• Открыть скачанный файл в формате *.dwg (2 клика левой кнопкой мышки) — выделить блок — скопировать (сочетание клавиш Ctrl+C или правая кнопка мышки — Буфер обмена — Копировать) — вставить блок в нужное место на чертеже;
• Панель AutoCAD Вставка – Блок – Обзор …, затем указать файл, который Вы скачали и извлекли в папку. Вставьте блок в нужное место на чертеже;
• С помощью

Вы, скорее всего, обратили внимание, что при создании нового чертежа на нем размещается лист формата А4. Наверняка у вас возникал вопрос, каким образом можно изменить формат, ориентацию или даже основную надпись листа. Ведь как назначать формат для вновь создаваемых чертежей, мы уже знаем (окно Параметры, вкладка Новые документы, раздел Графический документ -> Параметры первого листа).

Изменить формат и ориентацию первого листа уже созданного чертежа можно двумя способами:

С помощью окна Параметры (вкладка Текущий чертеж, раздел Параметры первого листа);

При помощи Менеджера документа (об этом способе будет рассказано ниже при описании многолистовых чертежей).

Рассмотрим первый способ подробнее.

1. Создайте документ КОМПАС-Чертеж (если вы ничего не меняли в настройках, у вас должен автоматически открыться пустой лист формата А4).

2. Откройте окно Параметры (напомню, что для этого служит команда Сервис -> Параметры). Перейдите на вкладку Текущий чертеж и раскройте раздел Параметры первого листа -> Формат. Появившиеся параметры должны быть вам уже знакомы. Настройки формата и оформления текущего чертежа не отличаются от таких же параметров для новых документов. Только настройки на вкладке Текущий чертеж распространяются не на все вновь создаваемые документы, а только на тот, для которого было вызвано окно Параметры.

3. Измените формат и ориентацию листа, например задайте стандартный формат А3 и выберите горизонтальную ориентацию.

4. Нажмите кнопку OK. Диалоговое окно Параметры закроется, а лист на чертеже примет указанный формат и ориентацию.

Еще одним немаловажным аспектом оформления чертежа является стиль основной надписи. По умолчанию чертежи создаются со стилем Чертеж конст. Первый лист. ГОСТ 2.104-2006. Это хорошо знакомый всем конструкторам и инженерам стандартный штамп для заполнения основной надписи, размещаемый, как правило, в правом нижнем углу листа (рис. 2.56).

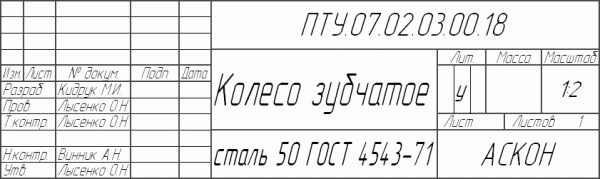

Рис. 2.56. Основная надпись конструкторского чертежа по ГОСТ 2.104-2006

А если вы не инженер-конструктор, а, например, строитель и вам нужен совсем другой штамп? Не рисовать же его вручную! КОМПАС-График предлагает большое количество различных стилей основных надписей. Настроить стиль основной надписи для текущего документа можно следующим образом.

1. Для только что созданного чертежа с листом формата А3 вызовите диалоговое окно Параметры и щелкните на вкладке Текущий чертеж.

2. Перейдите к разделу Параметры первого листа -> Оформление (рис. 2.57).

Рис. 2.57. Оформление основной надписи текущего чертежа

3. Для изменения основной надписи щелкните на кнопке с многоточием справа от поля с названием текущего стиля оформления. Откроется окно Выберите стиль оформления со списком доступных стилей (рис. 2.58). Как видите, список достаточно большой.

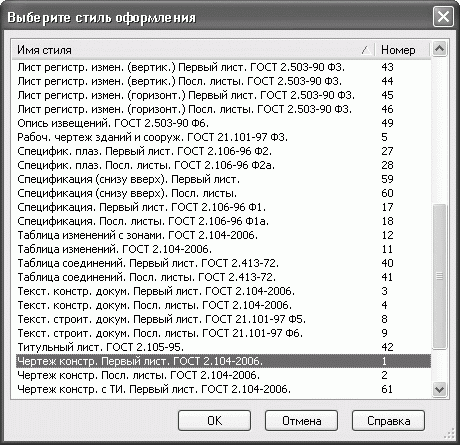

Рис. 2.58. Окно выбора стиля оформления чертежа

4. Выберите в списке нужный вариант оформления, например Чертеж строит. Первый лист. ГОСТ 21.101-97 Ф4. Нажмите кнопку OK в окне выбора стиля оформления, после чего щелкните на этой же кнопке в окне Параметры. Формат основной надписи при этом изменится (рис. 2.59).

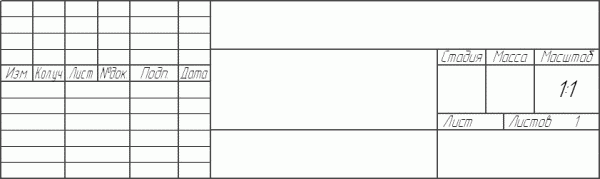

Рис. 2.59. Основная надпись строительного чертежа по ГОСТ 21.101-97 Ф4

Примечание

Чтобы установить стиль оформления, который будет применяться для всех новых чертежей, необходимо проделать описанные выше действия только на вкладке Новые документы окна Параметра.

Теперь, возможно, у вас появился вопрос, как же заполнять основную надпись на чертеже? В системе КОМПАС это делается очень просто. Вам необходимо щелкнуть дважды в поле основной надписи, и она перейдет в режим редактирования (при этом все ячейки надписи будут обведены тонкой пунктирной линией). Теперь вы можете вводить в любую ячейку штампа нужный текст. Для завершения редактирования основной надписи нажмите кнопку Создать объект на панели специального управления или выполните соответствующую команду при помощи контекстного меню. Заполненная основная надпись будет иметь приблизительно такой вид (рис. 2.60).

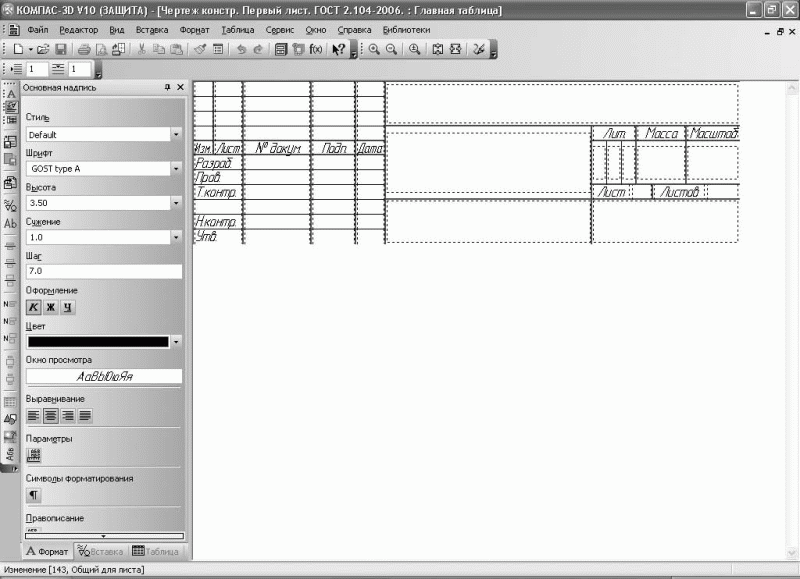

Рис. 2.60. Заполнение основной надписи конструкторского чертежа

Обратите внимание на один нюанс. При заполнении штампа нет возможности редактировать стандартные надписи: Изм., Лист, Разраб., Пров. и т. д. Однако необходимость в этом может возникнуть, так как существуют некоторые отличия требований отраслевых стандартов от общепринятых норм (на предприятиях и в конструкторских бюро) или специфические требования преподавателей технических дисциплин в большинстве высших учебных заведений. Кроме того, с левой стороны рамки чертежа находятся различные дополнительные элементы оформления (для машиностроительных чертежей это инвентарные, справочные номера и пр.), которые в студенческих чертежах излишни.

Чтобы изменить стандартные надписи для любого стиля оформления, сделайте следующее.

1. Выполните команду Сервис -> Библиотеки стилей -> Типы основных надписей. Откроется окно Работа с основными надписями (рис. 2.61), содержащее полный список всех доступных вариантов оформления чертежей.

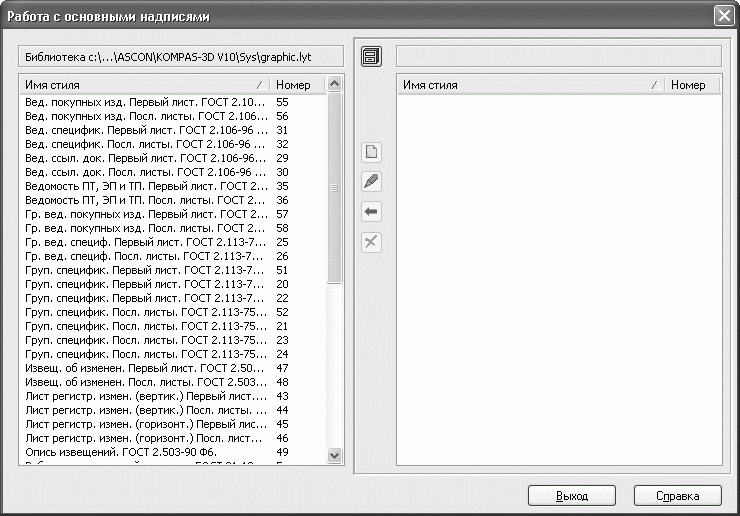

Рис. 2.61. Диалоговое окно Работа с основными надписями

2. В списке стилей в левой части этого окна выберите нужный стиль (в нашем примере это Чертеж конст. Первый лист. ГОСТ 2.104-2006) и нажмите кнопку Редактировать стиль

3. Откроется окно Основная надпись (рис. 2.62), в котором можно отредактировать все элементы оформления листа, включая различные вспомогательные надписи.

Рис. 2.62. Окно редактирования элементов оформления листа

4. Можно, например, удалить ненужные инвентарные и справочные номера, а также надпись Копировал. По очереди выделяйте перечисленные элементы интерфейса в списке Состав основной надписи (они при этом будут подсвечиваться в окне предварительного просмотра) и нажимайте кнопку Удалить. Удаленные элементы оформления должны исчезнуть из схематического изображения листа в области просмотра.

5. Теперь настроим местоположение графы 26, чтобы этот элемент размещался в верхнем левом углу листа вдоль большей его стороны. Для этого выделите пункт Графа 26 списка Состав основной надписи. Из раскрывающегося списка Опорная точка на листе в области Привязка выберите пункт левый верхний угол рамки. В качестве опорной точки в таблице укажите правый нижний угол.

И наконец, снимите флажок относит. длинной стороны. В области предварительного просмотра графа 26 должна занять соответствующее выполненным настройкам место (рис. 2.63).

Рис. 2.63. Новое размещение графы 26

6. Чтобы отредактировать штамп основной надписи, выделите пункт Главная таблица в списке Состав основной надписи и нажмите кнопку Редактировать. В результате появятся надписи штампа чертежа, которые можно будет изменить или даже удалить (рис. 2.64). Например, напишите полностью все сокращенные слова (Разраб., Пров. и пр.) и добавьте строку Руководит. (руководитель). Для выхода из режима редактирования главной таблицы выполните команду меню Файл -> Завершить редактирование таблицы.

Рис. 2.64. Редактирование основной надписи чертежа

7. Для принятия всех изменений в оформлении стиля нажмите кнопку OK в окне Основная надпись, после чего выйдите из окна Работа с основными надписями (рис. 2.65).

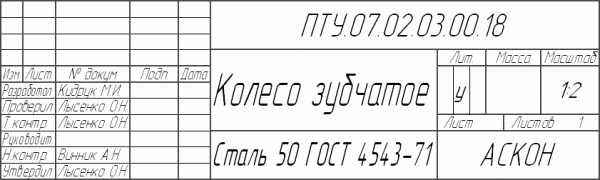

Рис. 2.65. Основная надпись после редактирования

Примечание

При заполнении или изменении надписей таблиц вы можете пользоваться теми же средствами для редактирования текста, что и при вводе обычных текстовых объектов.

Для вставки и размещения на листе чертежа знака неуказанной шероховатости и технических требований служат команды Вставка -> Технические требования -> Ввод, Вставка -> Технические требования -> Размещение, Вставка -> Неуказанная шероховатость -> Ввод и Вставка -> Неуказанная шероховатость -> Размещение соответственно.

ЕСКД ) была разработана и внедрена, поскольку в ней в свое время возникла острая и насущная необходимость. Она была вызвана несколькими причинами, среди которых важнейшими явились следующие:

Потребность в том, чтобы повсеместно соблюдались единые правила составления и оформления чертежей;

Потребность в приведении к единообразию и унификации размеров и форм изделий;

Потребность в обеспечении условий конкурентоспособности отечественных изделий на мировом рынке.

Представляет собой целый комплекс стандартов, с помощью которых обеспечивается целый рад важнейших условий. К таковым относится единообразие обозначений и оформления; определение четких и однозначных правил хранения, учета, сроков действия; определение того, каким образом в чертежи вносятся изменения и исправления, а также того, как именно они распространяются на все остальные разновидности изделий, а также отрасли промышленности.

Одной из наиболее характерных особенностей ЕСКД является то, что эта система касается не только графической составляющей чертежей. Она регламентирует использование всех элементов, которые применяются при составлении конструкторской и технической документации.

По сути дела, представляет собой совокупность государственных стандартов, которые устанавливают связанные между собой правила и нормы, касающиеся оформления, разработки и обращения с ней. Необходимо также подчеркнуть, что ЕСКД охватывает собой стадии проектирования, изготовления, эксплуатации, технического обслуживания и ремонта изделий. Следует также заметить, что Единая система конструкторской документации применяется не только в машиностроении, но также и в приборостроении, а также в некоторых смежных с ними отраслях промышленности.

Устанавливает наиболее оптимальные правила, согласно которым выполняются, оформляются и выпускаются в обращение технические чертежи и сопровождающие их материалы. Она обеспечивает:

Использование при проектировании различных изделий только самых современных средств и методов разработки;

Взаимообмен разнообразной конструкторской документацией без необходимости ее переоформления;

Полную и при этом самую оптимальную комплектность конструкторской документации;

Возможность автоматизации и механизации процессов обработки, как самой документации, так и содержащихся в ней сведений;

Правильность эксплуатации изделий;

Надлежащее качество выпускаемой продукции;

Безопасность изделий для пользователей, их соответствие нормам и правилам охраны окружающей среды;

Возможность унификации и стандартизации изделий в процессе их проектирования и разработки;

Снижение трудоемкости выпуска изделий, а также сроков их производства;

Возможность осуществления сертификации изделий в кратчайшие сроки.

Кроме того, дает возможность создавать на ее основе совместимые с различными международными стандартами автоматизированные системы и единые информационные базы.

Цель занятия : Научиться правильно писать стандартным шрифтом и оформлять титульный лист текстового конструкторского документа.

Методические указания :

Согласно ГОСТ 2.105-95 «Общие требования к текстовым документам» оформление титульного листа осуществляются по установленным правилам.

Его особенность: формат А3 разбивается в пределах рамки на поля.

1. наименование ведомства

2. специальные отметки

3. гриф согласования и утверждения

4. наименование изделия

5. обозначение документа

6. подписи разработчиков документа

7. год издания документа (без обозначения слова «год»)

При выполнении титульного листа по ИГ поля 2 и 3 упускаются.

Надписи на чертежах должны соответствовать стандарту на шрифт. Чтобы научиться правильно писать стандартным шрифтом, необходимо изучить ГОСТ 2.304-81 и выполнить упражнение по написанию букв и цифр по сетке с наклоном линии под утлом 75°. В сетке размечаются ширина букв и расстояние между ними. Данные берутся из табл.2 и рис.1 приложения 2.

ЗАДАНИЕ:

На листе формата А3 выполнить титульный лист альбома графических работ (см. образец выполнения листа на рис.2).

Порядок выполнения задания:

Используя таблицу 2 по ГОСТ 2.304-81 и образец выполнения листа, на котором указан номер шрифта надписей по строкам, выполнить работу в следующем порядке:

1 - выполните рамку;

3 - вычертите вспомогательную сетку по заданному номеру стандартного чертежного шрифта;

4 - расположите на ней в тонких линиях необходимый объем строк симметрично относительно рамки формата;

5 - проверьте лист;

6 - удалите лишние линии и обведите все надписи.

Обратите внимание!

Перенос частей слов на титульном листе недопустим!

ГРАФИЧЕСКАЯ РАБОТА № 2

Построение сопряжений, уклона

Цель занятия : Закрепить правила выполнения сопряжений, уклона, конусности и простановки размеров.

Методические указания :

Выполните тренировочные упражнения, помещенные в приложении 3, на деление окружности на части рис.2, вычерчивание сопряжений рис. 3 и конусности, повторите материал по учебнику.

ЗАДАНИЕ:

1. На листе формата А3 вычертить контур пластины в масштабе 5:1, и, разобравшись в построении контура пластины, выполните самостоятельно работу по своему варианту на построение контура детали по заданным размерам, с применением правил построения сопряжений и деления окружности на части.

Порядок выполнения задания:

Выполните контур пластины в масштабе 5:1 в следующей последовательности (см. рис. 3):

1 - наметьте место расположения изображения на поле чертежа, проведите вертикальную ось симметрии изображения и горизонтальную штрихпунктирную линию центров двух верхних отверстий. Эти две линии являются базами для отсчёта, других размеров;

2 - на горизонтальной линии вправо и влево от вертикальной оси симметрии отметьте по 50 мм (с учётом масштаба 5:1) и вертикальными штрихпунктирными линиями отметьте центры 01 и О2 окружностей.

3 - затем вниз от горизонтальной линии откладывайте размеры: 15; 55=15+40; 100 (с учётом масштаба 5:1) и горизонтальными штрихпунктирными линиями отмечайте центры О3, 04 и 05.

4 - из намеченных центров проведите дуги и окружности заданных размеров с учётом масштаба.

5 - к половине окружности с центром О4 проведите две вертикальные касательные. После этого постройте центры сопрягающих дуг, проводите сопрягающие дуги, найдите центр сопряжения и отметьте точки сопряжения.

Контур пластины
